Mon projet de réseau modulaire.




Faire son réseau ! le rêve de tout modéliste ferroviaire mais qui ne se concrétise pas toujours par manque de place, de moyens, de temps, etc.
Après plus de deux ans de gestation et bien des remises en questions, la construction de mon réseau vient de commencer par l'assemblage des pièces de menuserie pour réaliser les cinq modules et la pose des premières voies.

Thème :
Ce reseau représentera la gare de BELLEFEUILLE avec une double voie de circulation, un petit triage et un dépôt. L'époque sera assez proche des années 50 à fin 70.

Données techniques :
Ce reseau sera fait avec des modules mais qui ne seront pas aux normes FFMF et ce pour des raisons d'encombrement et il sera équipé avec de la voie HO Pilz Elite (code 83), c'est le meilleur compromis que j'ai trouvé pour faire circuler du matériel traction et remorqué récent et plus ancien et avoir une voie assez réaliste en hauteur de rail.
Dans un premier temps, la circualtion se fera à gauche avec une signalisation en conformité (dans la mesure du possible) avec la réglementation de la SNCF.
Après consultation de bien des sites, l'alimentation sera digitale avec une centrale INTELLIBOX associée à deux booster qui assureront le courant traction et chaque engin moteur sera muni d'un décodeur compatible avec ce systeme.
Un BAL (3 feux) assurera la signalisation en association avec un générateur de freinage pour la gestion des zones d'arrêt.
Les appareils de voies seront actionnés par des moteurs à mouvement lent commandés manuellement par des interupteurs depuis un TCO.
Dimensions :
Longueur : 3,50 m.
Largeur : 2,40 m.
Dénivellé maximum : 2,50 %.
Longueur de voies : 96,53 m.
Nombre d'élements de voies : 248 dont
Nombres d'appareils de voies : 43



Légende de la couleur des voies:
Voies principales
Voies de service et triage
Dépôt
Voie de programmation

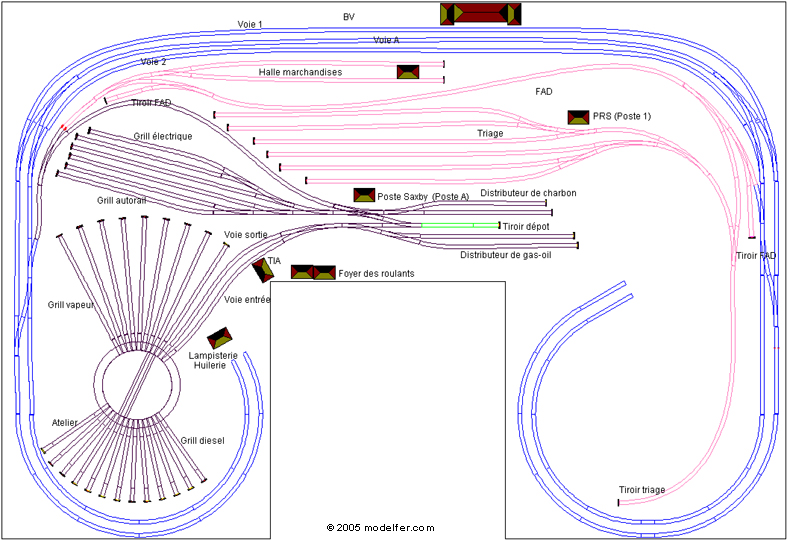

Plan du niveau 0 (surface).

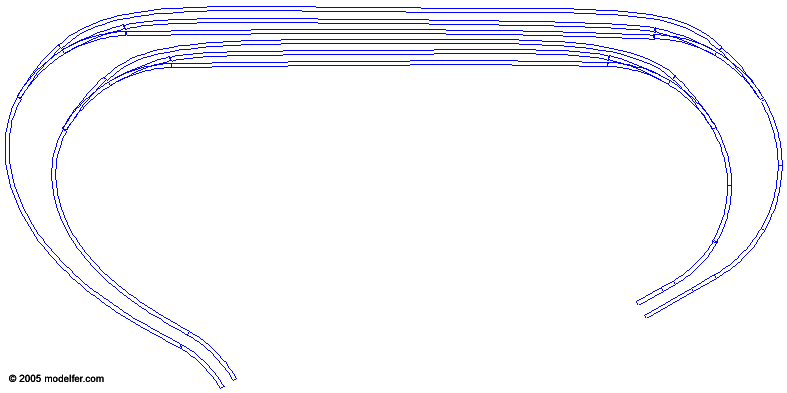

Plan du niveau -1 (voies cachées).

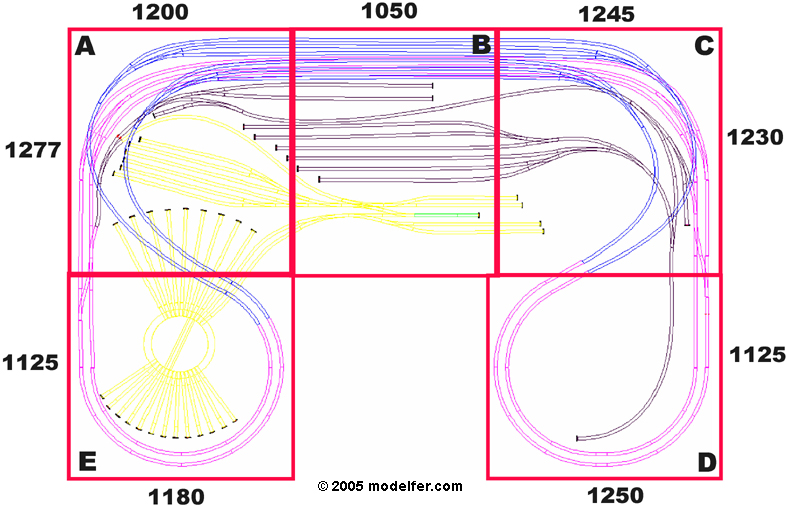

Plan des modules.
